专访 辅朗光学总经理 司家林|从0到1,辅朗光学如何实现防静电板国产化的蜕变?

2021-07-07 作者: 小微



从上世纪60年代开始,电子产业便经历了从美国、到日本、再到韩国、中国台湾的变迁,如今中国大陆由于市场需求的推动,成为新兴电子产业的中坚力量。然而材料、高端设备等领域核心技术的缺失成为我国电子行业发展卡脖子的关键因素。当下,复杂的国际形势推动各行业国产化的呼声越来越高。



防静电透明树脂板作为高端制造(半导体、液晶显示等)的必备辅材,却长期依赖进口。“国产化”不仅仅是简单的将产品拿出来,而是向国际大厂固有的市场开战,这是一场没有硝烟的战争。



成立于2015年的苏州辅朗光学材料有限公司(下简称“辅朗光学”)走的就是一条残酷的国产化道路,公司致力于光学功能性防护树脂板的研发、生产及整体解决方案。尤其是“防静电透明树脂板材”系列,走出了一条拥有自主核心技术,且与国际大厂PK的道路。说起背后的艰辛,辅朗光学创始人兼总经理司家林在接受《微电子制造》媒体采访时感慨万千。



从0到1



“市场一直被日韩企业霸占,当你把产品拿到客户面前,客户都不(承)认的。”司家林表示:“因为这个行业连标准都没有”。此前日韩企业如三菱公司的防静电PC板,一直作为半导体、液晶显示等行业的辅料销售,所以标准也仅仅是企业内部的标准。这对于国内企业来说,没有标准就意味着没有“入门摸底考试”,没有最终成绩单,怎么去竞争?



这对于怀揣国产化梦想的司家林来说,并不是一件容易的事情。司家林此前做基材贸易出身,认识的韩国朋友给三星做配套基材。在贸易过程中接触到现在公司的主要产品——“防静电树脂板”系列,当时的司家林纯属门外汉。由于三星手机迭代速度过快,该韩国朋友的工厂跟不上节奏,资金也支持不了数月,随后选择了退出。



而这样的摊子到了司家林的手上,一接手便选择从技术上做出根本改变,从国外请来工程师做技术支撑。当然,起初也只是代工业务,核心的材料技术仍然掌握在日韩企业手里。创立前两三年里,辅朗光学先从高分子型抗静电板材做起,而后开始紧锣密鼓的招募技术人才、建实验室,申请专利,辅朗光学便开始了在防静电领域的蜕变之路。

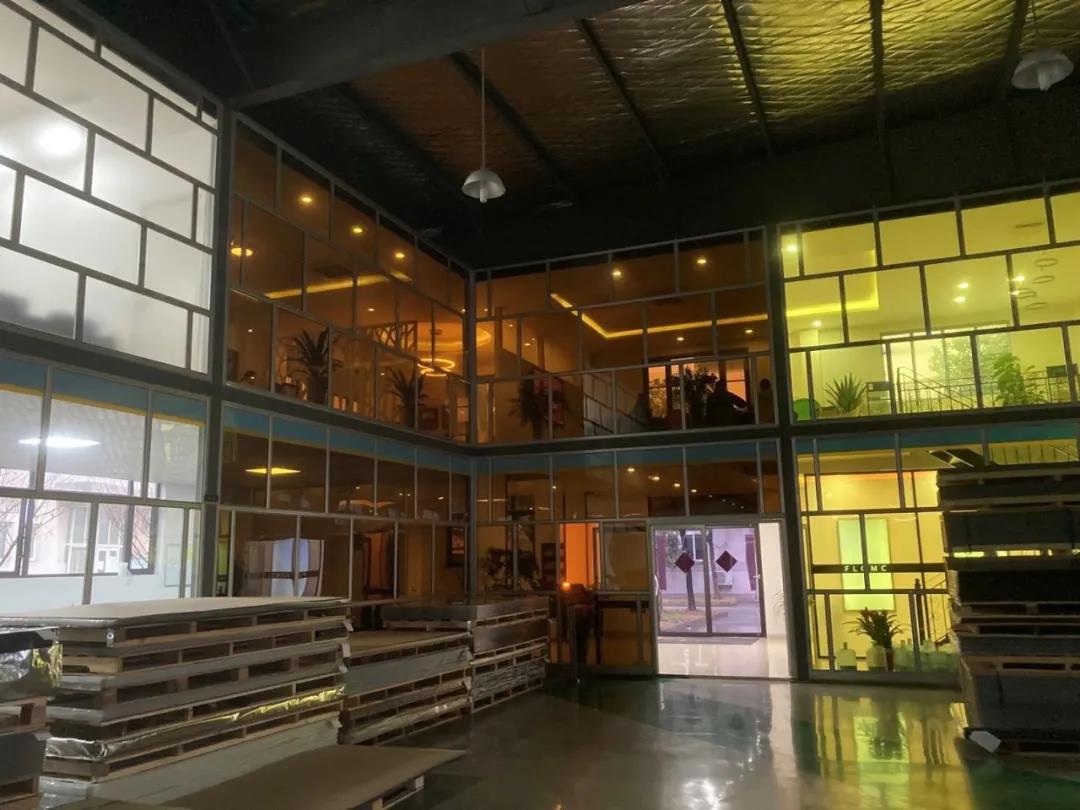

辅朗光学用板材搭建的办公区



正如上面所说,没有标准意味着连入学考试都没有资格。就在这样的形势下,司家林选择了“没有标准,那就自己制定标准”的道路。



起初防静电协会对辅朗光学的产品表示诧异,“第一次看见国内居然有人生产这个?”辅朗光学通过防静电协会的协助,并自己参与到其中,硬是制定出了行业标准。据悉,辅朗光学从2018年加入中国防静电装备分会开始,先后参编IEC61340-2-1/5-1转国标。以及在2020年牵头制定行业标准,最终实现永久防静电板量产。



这一步,是辅朗光学发展过程中标志性一笔,但也只是刚刚开始。因为你得面对那些已经习惯用日韩产品的客户,得从国际巨头的围城中撕破一个口子。



与国际企业的竞争



辅朗光学的永久防静电系列产品在2019年时便实现了小批量生产,但类似京东方这样的终端客户让他们接受辅朗光学的产品还是很难的,一方面是在他们的固有习惯中,日韩产品已经用的非常顺手,不必要再去冒险更换。



另一方面,对国产新产品的信任度还表示怀疑。而辅朗光学通过各方面不懈的努力,在市场上经过不断的与客户沟通,对比了国外产品的技术参数,才让客户最终觉得,其实国产并没有那么差,有些指标优于国际品牌。



如今的辅朗光学已经客户3000余家,防静电板材年销量达到了500000m2。



据资料显示,防静电板主要是通过镀膜(Coating)技术,在有机玻璃(PMMA),PVC,PC等板材表面形成一层防静电涂层,防静电层只能用机械加工的方法才能除去,用酒精化学溶剂擦拭也没有影响,这种工艺完美地保留了塑料板材固有的透明靓丽的特点,同时具备防静电,避免潜在危害。



此外,据辅朗光学介绍,为了使永久防静电板实现国产化,打破高端市场依靠国外进口的现状,辅朗采用自主研发的特殊技术,以碳纳米管为防静电材料成功研制出“永久防静电光学树脂板”,各项性能达到或优于国际水平。



根据第三方产品质量监督检测中心的对比报告结果显示,在IPA擦拭、钢丝绒擦拭、高温高湿处理、UV老化处理的测试下,辅朗光学的产品与国际品牌对比具有一定竞争力,甚至在某些指标优于国际大厂。而且,辅朗光学的产品在成本和本地化服务上,有着国际大厂难以比拟的优势。



 “如今市场,尤其是终端客户已经有我们的规格书了,这就表明我们以后可以与国际大厂面对面竞争,原来连竞争机会都没有。”司家林表示:“下面辅朗光学的动作就是,只要遇到能用到我们材料的地方,就要参与竞标。”



当下,司家林已经把目光放到了代表高精尖的半导体制造领域,正在与国内知名的半导体设备厂进行交流合作,并取得了非常不错的进展。



众所周知,半导体芯片因为静电的存在,而被击穿失效,对产品良率影响极大。电子行业如微电子、光电子的制造和使用厂商因为静电造成的损失和危害相当严重,每年损伤达数十亿美元。司家林认为:“随着芯片线宽越来越小,对静电防护的要求也越来越高,传统的短效防静电板已经不能满足行业的要求,会对产品造成很大的隐患和风险,我们做配套材料的企业一定要有高度的责任心把好静电防护的关卡。”



好戏才刚刚开始



今年4月份,辅朗光学在安徽的生产基地项目举行了签约仪式,据介绍,辅朗光学安徽生产基地项目将分两期建设,一期利用含山经济开发区西区科技创业园标准化厂房6000平方米建设千级无尘车间,新上高性能光学树脂板材生产加工设备,计划年产500万平方米半导体设备用光学防护板。



安徽项目签约现场



二期规划用地60亩,建设科技产业园,主要为半导体、新型显示等高科技产业提供光学新材料配套服务。



安徽含山的《2020年政府工作报告》中有提出,着力推动产业层次新提升。明确指出要营造创新创业创造的浓厚氛围,力争高新技术产业增加值增长16%。而拥有自主核心技术的辅朗光学可以在光学材料技术创新上,推动地区产业发展。此外,随着工业4.0、智能化工厂等概念的不断演进,一场辅朗光学的好戏也才刚刚开始。
